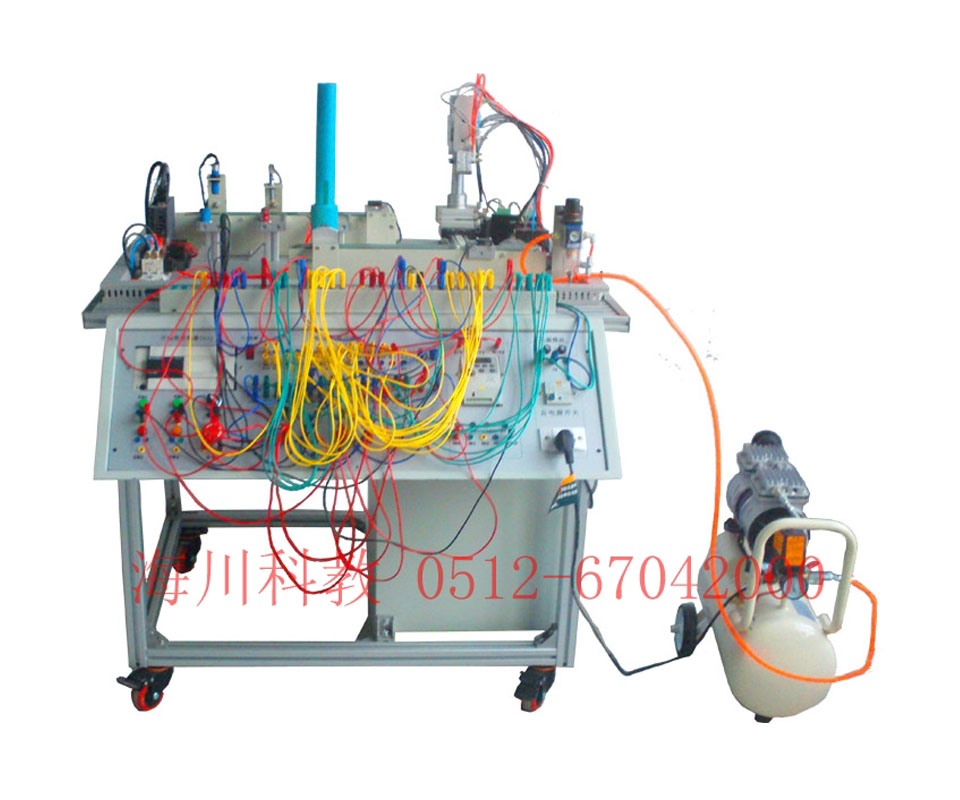

HC-JD-01型開放型綜合實訓設備

　　開放型綜合實訓設備包括了機電一體化等專業學習中所涉及的機械、傳動、氣動、傳感器、編程控制、電氣控制、通訊等多種應用技術，是專門為職業技術院校、技工學校、職業技術學校、職業教育培訓機構等而設計的典型的機電一體化培訓產品。適合于機械制造及其自動化、機電一體化、機械電子工程、電氣工程及自動化、自動化工程、控制工程、計算機控制技術等教學和培訓。它提高學生動手能力和實踐技能而設計的實用性很強的實驗設備.

　　一、 主要特點：

　　1. 靈活性：全部采用模塊化組合方式，既可以隨意拆裝進行相關編程實訓，也可進行系統組裝實訓;

　　2. 專業性：覆蓋了傳感器技術(電容式,電感式,光電式)、氣動技術、PLC技術、變頻控制技術、伺服電機技術、機械系統精密傳動技術等多項技術實訓;

　　3. 安全性：系統具有短路保護、急停保護、限位保護、智能保護等各種保護功能，可確保人身與設備安全;

　　4. 開放型：該實驗裝置所有電器控制端口全部開放，可進行電氣線路控制、電氣線路設計等內容實訓。

　　二.實訓內容

　　1. 氣動方向、速度、擺動、順序控制等回路的安裝;

　　2. 氣動機械手裝置的安裝;

　　3. 氣動系統安裝與調試。

　　4. 電動機正反轉控制電路的連接與程序編寫;

　　5. 電動機調速控制電路的連接與控制程序編寫;

　　6. 皮帶輸送機控制程序編寫;

　　7. 伺服電機設備控制程序編寫;

　　9. 搬運機械手設備安裝和調試;

　　10. 物件分揀設備的安裝與調試;

　　11. 送料設備的安裝與調試;

　　12. 自動生產線設備安裝與調試。

　　三、主要技術參數

　　1、交流電源：單相 220VAC±10% 50 Hz;

　　2、直流電源： 24VDC±10% 2A ，12VDC±10% 2A ，5VDC±10% 1A;

　　3、溫度：0℃-40℃;

　　4、PLC主機：FX2N-48MT;

　　5、安全保護措施：具有接地保、過載保護、漏電保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線等。

　　(二)配置要求如下：
